Separable connectors for single-core cables

Separable connectors for single-core cables

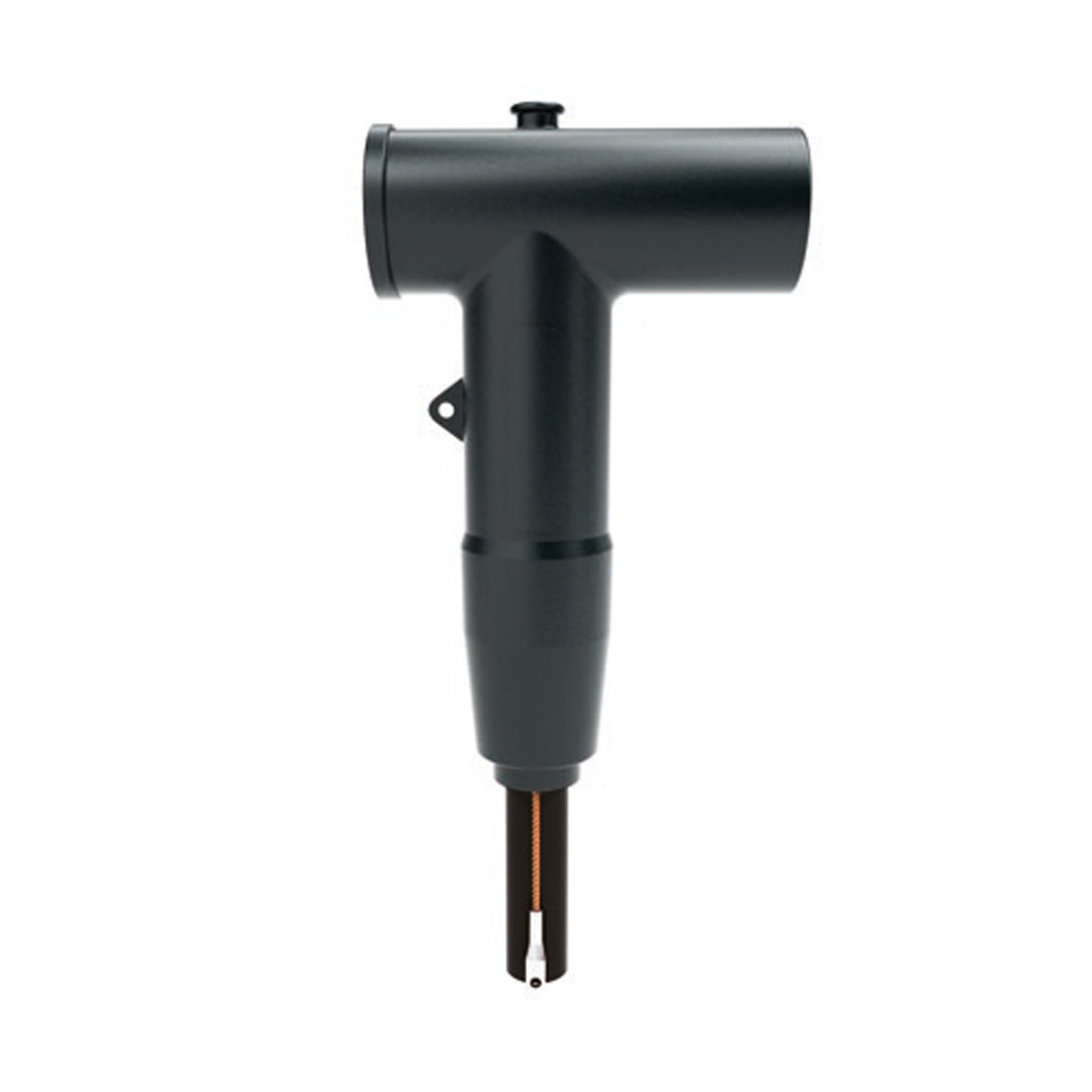

ขั้วต่อแบบถอดได้พร้อมกรวยภายนอก รูปตัว T ไม่สมมาตรสำหรับสายเคเบิลแกนเดียวที่มีฉนวนหุ้มสำหรับแรงดันไฟฟ้าสูงสุด 24kV กระแสไฟฟ้าสูงสุด 630 A – C อินเทอร์เฟซ – พร้อมห่วงยึดแบบหักและหมุดสัมผัสที่เหมาะสำหรับสายเคเบิลที่มีตัวนำทองแดงและอลูมิเนียมพร้อมสายทองแดงหรือแผ่นกรองเทป การเชื่อมต่อสายเคเบิล MV แบบอัดขึ้นรูปกับอุปกรณ์ไฟฟ้าที่ติดตั้งบูชกรวยภายนอกที่รวมเป็นมาตรฐาน CE EN 50180 และ CEI EN 50181 ชุดสำหรับขั้วต่อแกนเดียว 3 ตัว แรงดันไฟฟ้าที่กำหนด: 24 kV

ST-TS630S01

แรงดันไฟฟ้าที่กำหนด: 24 kV

ขนาดหน้าตัดของตัวนำ: 25 – 95 มม.²

อุปกรณ์ในชุดประกอบด้วย: ตัวเชื่อมต่อปลายสายทำจาก EPDM แบบเชื่อมโยงข้ามพร้อมเคลือบฉนวนกึ่งตัวนำ, ขั้วต่อสายเคเบิลพร้อมสลักล็อคและสกรูสัมผัสที่เหมาะสำหรับสายทองแดงหรืออลูมิเนียม, กาวซีล, เทปพันสายไฟแบบยืดหยุ่นได้, สายดินหุ้มฉนวน, สารหล่อลื่น, อุปกรณ์เสริม และคู่มือการใช้งาน
